產品介紹

CTC8180（TsingMa.MX）是盛科面向云時代，推出的網絡交換核心芯片。CTC8180將成為云網融合的連接樞紐，融合了企業網、承載網、接入網全特性，并通過榫卯可編程技術提供面向未來的無限可能性。

芯片支持2.4T I/O帶寬，提供從1000M到400G的全速率端口能力，并具備如下領先的業務特性能力：

• 智能網絡可視化技術

芯片采用硬件對芯片、流量狀態進行學習、記錄和上報，為網絡應用提供更精準、更詳盡的可視化信息，并大幅度降低CPU進行流量分析的負載，支撐智能化技術的全面落地。

•確定性網絡技術

芯片可以提供最大800G FlexE交換能力，支持50G/100G/200G/400G FlexE接口以及靈活FlexE Group綁定。芯片支持SCL L1交叉、FlexE OAM、PTP功能，并支持業務和FlexE的疊加保護功能以及確定性超低時延，滿足時延敏感的網絡需求。


圖1：CTC8180（TsingMa.MX）芯片

CTC8180（TsingMa.MX）可以靈活配置為不同的工作模式，典型配置如下：

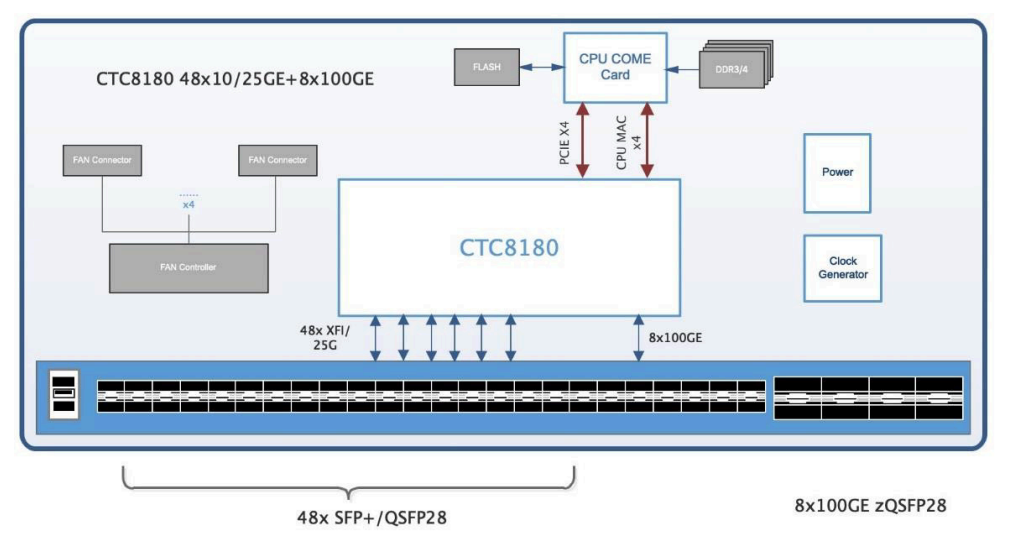

• ToR：48x10G + 6x40G / 48x25G + 8x100G

• 匯聚交換機 ：16x100G/24x100G/32x100G

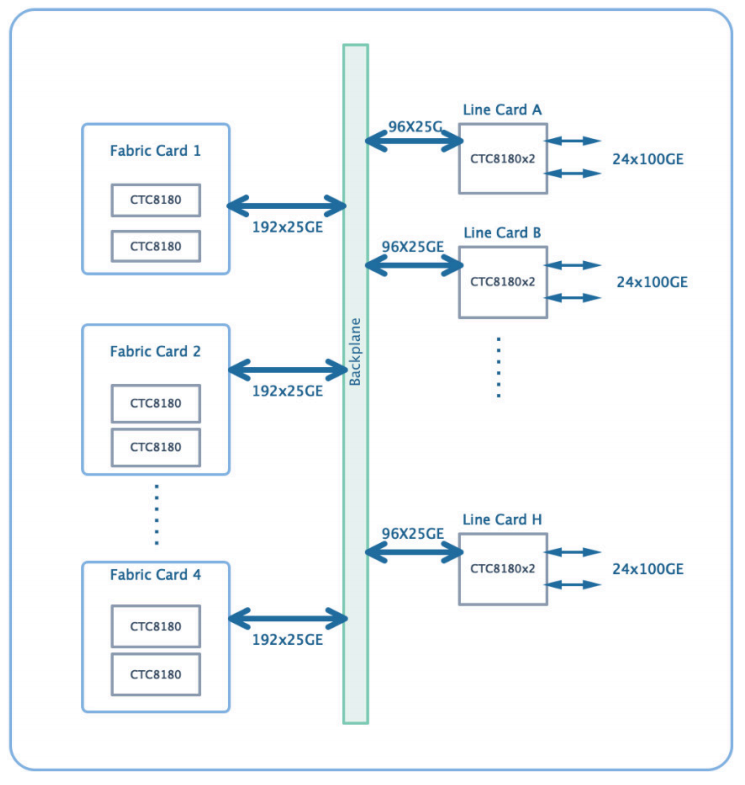

• 核心交換機：支持CFlex多芯片互聯，提供不低于32T的核心機架交換機解決方案

• 集中式交換機：3槽位12xQSGMII/24x10G + 3槽位8x25G/4x100G

目標應用

• 企業網

• 邊緣計算

產品特性

全面的網絡特性

• VLAN，MAC，LAG，ECMP，Storm Control，VRF，VXLAN，802.1BR等

• 支持PFC，ECN，X-PIPE等無損傳輸技術實現RDMA流量無損傳輸

• 支持線速的NAT / NAPT轉發

• 支持IPv4和IPv6雙棧，算法ALPM轉換效率2:1

• L2VPN，L3VPN，L2VPN-L3VPN Gateway

• Segment Routing MPLS，SRv6，SRv6 G-SID

可視X-Sensor套件

• 業務規格統計，隊列、緩存深度統計，時延分布統計，支持閾值告警

• 全線速流量分析，支持基于丟包的流量學習MoD

• 端到端路徑時延分析，支持INT標準協議，支持時延信息逐跳上報

安全特性

• 支持基于VLAN / MAC / Port / IP 的ACL綁定

• 多級CPU流量保護

• SRAM ECC, TCAM SCAN高可靠運行

增強的H-QoS特性

• 支持層次化Policer

• 支持層次化H-QoS

OAM特性

• 802.1ag/ Y.1731以太網OAM

• G.8113.1/ G.8113.2 MPLS-TP OAM

• TWAMP

• 以太網/MPLS-TP業務保護及BFD/ OAM檢測自動保護切換

FlexE特性

• 支持400G/200G/100G/50GE三種硬管道

• 支持SCL L1的交叉

• 支持FlexE PTP 及FlexE OAM功能

時鐘特性

• 支持高精度的IEEE 1588v2時鐘同步

• 支持SyncE同步以太網

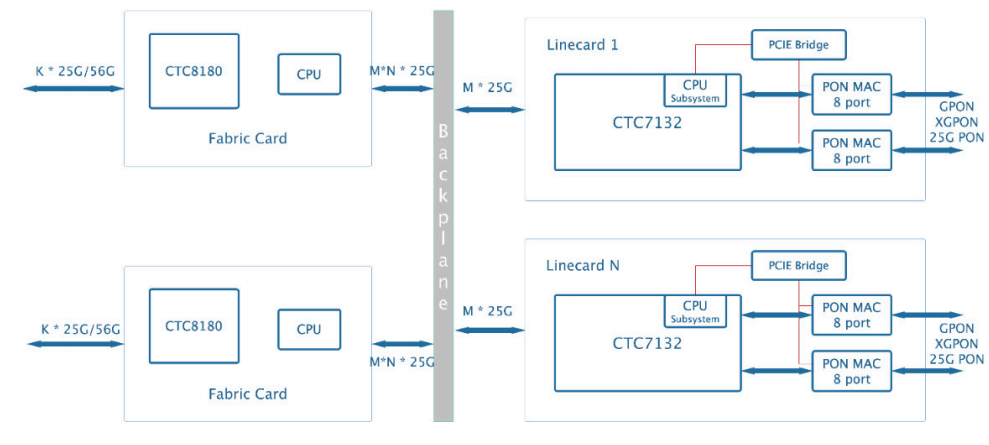

應用案例
