CTC2118
產品介紹
CTC2118（TsingMa.AX）是融合了交換、管理以及PHY的高集成交換芯片，旨在通過單芯片滿足萬物互聯時代的全接入需求。芯片轉發能力為28Gbps，端口形態為8GE+4xQSGMII/SGMII+4xSGMII，提供100M、1G的端口接入能力。
芯片內部已集成一個8電口的千兆PHY，并可再選用盛科8電口或4光電復用口的千兆PHY，滿足28口及以下的L2應用，典型支持24x1G電+4 x1G光的端口形態。另外，芯片集成主頻125MHz的RISC-V MCU，支持配套的WEB管理應用。
• 豐富的端口組合
芯片內部集成8電口千兆PHY，單芯片支持8千兆電+8千兆光。同時，可以擴展盛科Mars.8P八電口PHY，或Mars.4C光電復用四端口千兆PHY，靈活支持不同光電組合的端口形態。
• 靈活共享緩存
針對視頻、工業接入等場景，芯片提供內置靈活共享緩存，滿足業務流量突發的要求。
• 集成PHY的長距離傳輸
在100Mbps的情況下，芯片最大可以支持400米的傳輸，滿足長距離數據傳輸要求。
• 多種應用場景集成
芯片內置ROM集成了多種典型場景配置。同時，在撥碼使用中，無需EEPROM可以支持標準轉發模式、VLAN隔離模式、網絡克隆模式三種應用場景。
• 精細化業務部署運營
芯片支持基于端口和ACL的環回，作為接入端，與匯聚端的RFC2544/Y.1564測量技術實現良好配合，完成業務的開通測試。
圖1：CTC2118（TsingMa.AX）芯片
CTC2118（TsingMa.AX）可以靈活配置為不同的工作模式，典型配置如下：
• 工業接入：8 x 1G電+2/4/8 x 1G光, 16/24 x 1G電+4 x 1G光

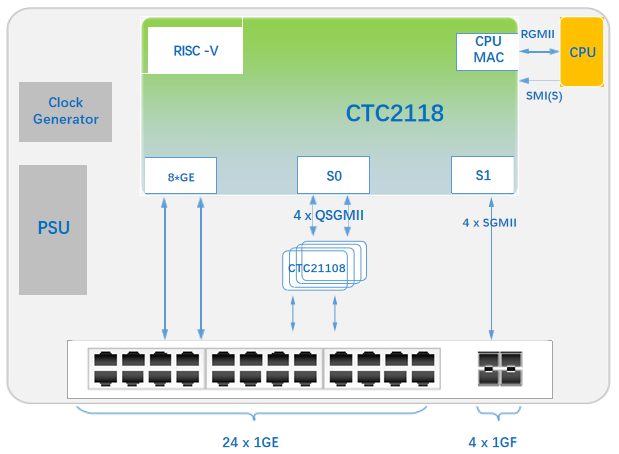

• SOHO/SMB ：16/20/24 x 1G電+4 x 1G光

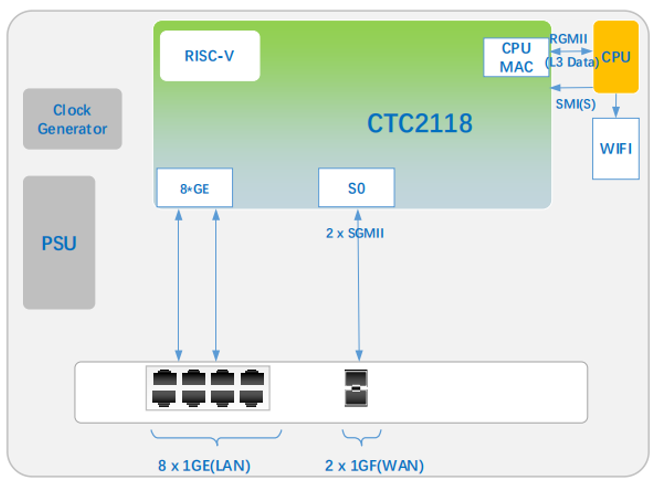

• 路由器接口擴展：8 x 1G電+2 x 1G電
目標應用
• 工業接入
• SOHO/SMB
• 路由器接口擴展
產品特性
全面的L2特性
• 基于端口、VLAN的動態MAC學習開關
• 基于端口的MAC學習數目限制
• 黑洞MAC
• 基于端口、VLAN的廣播風暴抑制
• 基本QinQ、靈活QinQ
• 物理端口之間基于VLAN隔離
• MEF L2CP
精細化的環回控制
• 基于端口和ACL的環回
• 環回性能達到線速
• L1/L2環回
豐富的QoS特性
• 基于L2/L3/L4/UDF的ACL
• 基于ACL規則流分類
• 基于CoS/DSCP/IPP流分類
• 擁塞避免
• RFC2697/RFC2698/RFC4115流限速
• 色盲/色敏感
• 基于DEI或者CFI標識報文顏色
• 每端口8隊列，支持SP/WRR/WDRR/SP+WRR/SP+WDRR調度方式
• 基于端口、隊列的shaping
• 基于RFC1213/RFC2233標準化的端口統計
• 基于ACL流的統計
保護特性
• LAG
• STP/RSTP/MSTP
安全特性
• 支持VLAN/MAC/Port/IP進行ACL綁定
• 支持48個CPU隊列保護
• 集成eFuse加解密的Turnkey設計
軟件特性
• 支持無管理應用
• 支持WEB SMART管理應用
• 支持外掛CPU管理應用

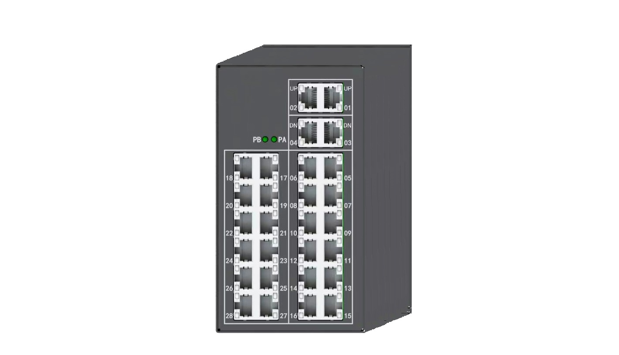

應用案例
