產品介紹

CTC5118（TsingMa.CX）是盛科面向云時代、邊緣計算技術演進需求的新一代交換芯片。面向云時代和物聯網高速發展，CTC5118深度優化流水線，在接入交換節點，提供更大表項，更低時延，更靈活的流水線。

• 芯片創新集成X-Engine™，包含了OAM/BFD Engine，Telemetry Engine等。提供線速的增強特性能力和更高的集成度，更好服務于邊緣的多業務接入場景，滿足網絡未知，業務需求不斷融合的網絡發展趨勢。

• 在園區網應用中，Telemetry Engine提供NetFlow功能，將基于會話提供業務統計、丟包統計，提供最小和最大的時延抖動分析，為業務和流量?jī)?yōu)化提供數據支撐。

• OAM/BFD Engine，提供高精度，多條目的OAM和BFD會話，并集成了RFC2544/Y.1564和TWAMP能力，提供PTN/IP RAN的接入解決方案。
芯片支持180G I/O帶寬，集成ARM雙核A53處理器，支持QSGMII和USXGMII-M等端口形態，提供從100M到10G的全速率端口能力。芯片支持48x1G/16x2.5G/16x5G下行，支持10G上行，并具備如下領先的業務特性能力：

• Telemetry Engine™第三代可視化引擎

CTC5118提供了多個維度的可視化能力，集芯片緩存與時延監控、NetFlow會話級的轉發狀態監控、逐個報文的ERSPAN能力監控為一體，全面深入的呈現芯片和流量的轉發狀態。

• 可編程隧道技術

CTC5118增加了可編程解析和可編程編輯模塊，配合盛科榫卯可編程編輯能力，為邊緣計算的vBRAS交換機提供高性價比，低功耗落地方案。

• 確定性低時延技術

CTC5118在Cut-Through等低時延技術的基礎上，創新集成了盛科X-PIPE 1.0技術，保障在擁塞場景下，高優先級流量端口級別優先傳輸，結合QoS靈活調度，提供更可靠的確定性低時延傳輸方案。


圖1：CTC5118（TsingMa.CX）芯片


CTC5118 可以靈活配置為不同的工作模式，典型配置如下：

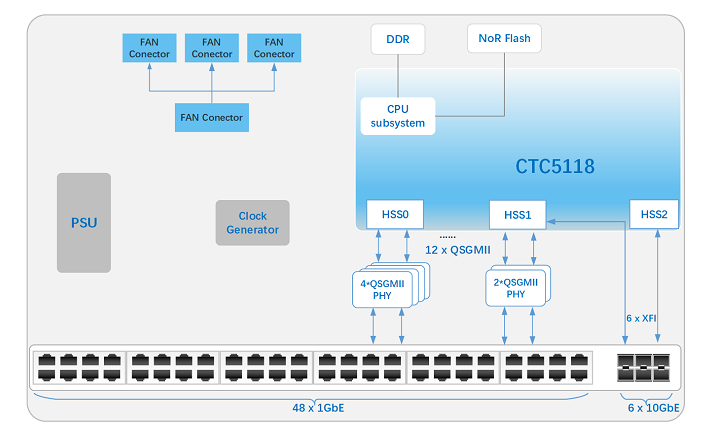

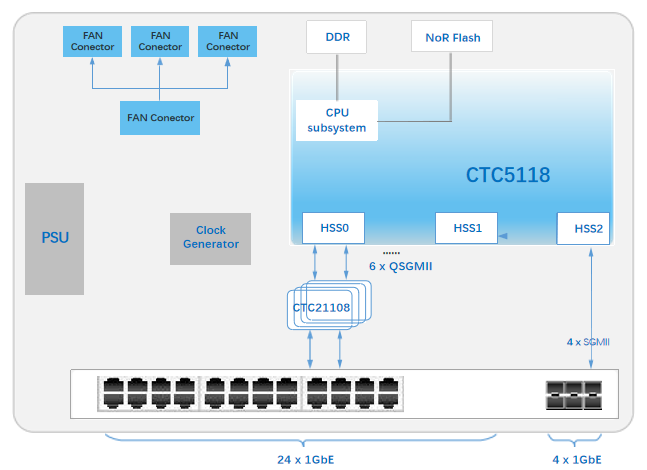

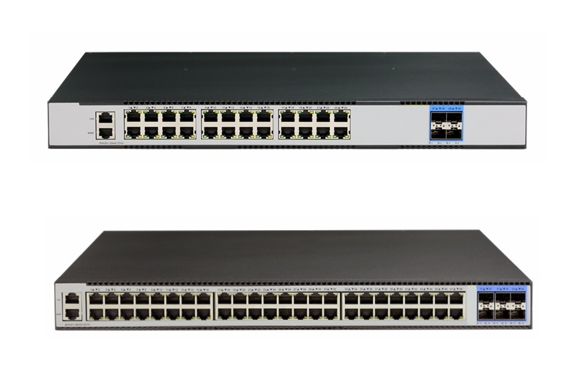

• 1G接入/匯聚交換機：24x1G+4x10G；48x1G+6x10G

• 2.5G接入/匯聚交換機：16x2.5G+2x10G

• Chassis管理交換機：12x1G/10G

目標應用

• 邊緣計算

• 企業網

• 工業網

產品特性

全面的二層特性

• VLAN，MAC，LAG，廣播風暴抑制等

• VXLAN Bridge 大二層到邊緣

• 802.1BR

• DCB (PFC, ECN, ETS)優化RDMA 流量

全面的三層特性

• 算法ALPM 支持IPv4 和IPv6 雙棧

• 線速的NAT/NAPT/NAT-PT轉發

• IPv4 和IPv6 互轉技術(6in4， 6to4，IVI 等)

全面的MPLS特性

• LSP，L2VPN，L3VPN，L2VPN-L3VPN Gateway

• Segment Routing

OAM/APS特性

• 802.1ag/Y.1731 以太網OAM

• G.8031/G.8032 以太網業務保護

• G.8113.1/G.8113.2 MPLS-TP OAM

• G.8131/G.8132 MPLS-TP 業務保護

• BFD/OAM 檢測自動保護切換

可視化特性

• Buffer/Latency 監控

• 基于硬件的NetFlow

• ERSPAN (Ingress Timestamp and latency)

可編程特性

• L2-L4 Programmable Edit

• 可編程隧道加解封裝

安全和流量控制特性

• 支持VLAN/MAC/Port/IP進行ACL綁定

• CPU 流量保護

時鐘特性

• IEEE 1588v2

• Sync Ethernet

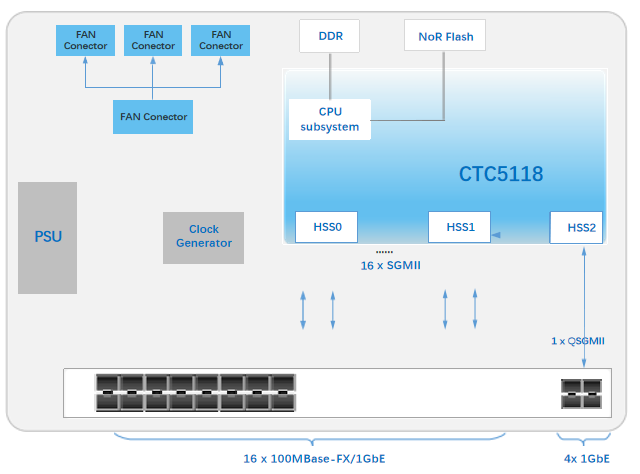

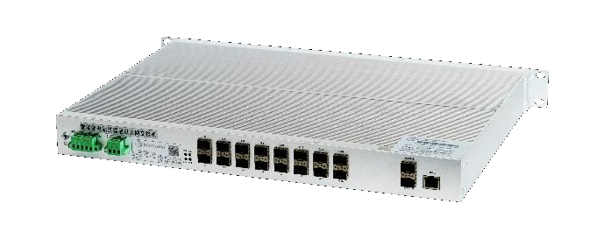

應用案例
