產品介紹

CTC7132（TsingMa）芯片是盛科面向云時代，邊緣計算技術演進需求推出的第六代核心交換芯片。芯片支持440Gbps I/O帶寬，集成ARM雙核A53處理器，支持QSGMII和USXGMII 等端口形態，提供從100M到100G的全速率端口能力。

芯片創新集成X-Engine™，包含了OAM/BFD Engine，Telemetry Engine，Security Engine和Wireless Engine等。提供線速的增強特性能力和更高的集成度，更好服務于邊緣的多業務接入場景，滿足網絡未知，業務需求不斷融合的網絡發展趨勢。

• OAM/BFD Engine 提供高精度，多條目的OAM和BFD會話，并集成了RFC2544和TWAMP能力，提供IP RAN 的接入解決方案。

• Telemetry Engine 提供的NetFlow 功能，基于會話提供業務統計，丟包統計，提供最小和最大的時延抖動分析，為業務和流量優化提供數據支撐。

• Wireless Engine 提供線速的CAPWAP加解封裝以及分片重組能力，支撐1G/2.5G/5G多速率融合，有效支撐有線無線的融合。

作為盛科第六代芯片，CTC7132繼承了豐富的特性，包括L2、L3、MPLS、VXLAN、MPLS SR和OAM/APS等特性，亮點特性包括可視化特性、可編程特性、安全和流量控制特性、高精度時鐘特性。

CTC7132提供100M/1G/2.5G/5G/10G/25G/40G/50G/100G的端口速率。其SerDes設計滿足多個端口協議：SGMII/QSGMII/USXGMII/XFI/SFI/XAUI/CAUI4/10G-KR/40G-KR4/100G-KR4/25G-KR/50G-KR2。


圖1：CTC7132(TsingMa)芯片

CTC7132 可以靈活配置為不同的工作模式，典型配置如下：

• 24x1G+ 4x10G

• 48x1G+4x10G+2x40G

• 48x2.5G+4x25G+2x50G

• 24x1G/2.5G/5G/10G+2x40G/100G

• 8xXAUI/40G

• 24x100M/1G/10G+8x1G/10G/25G

目標應用

• IP RAN

• 邊緣計算

• 企業網

產品特性

全面的二層特性

• VLAN，MAC，LAG，廣播風暴抑制等

• VXLAN Bridge 大二層到邊緣

• 802.1BR

• DCB (PFC, ECN, ETS)優化RDMA 流量

全面的三層特性

• 算法ALPM 支持IPv4 和IPv6 雙棧

• 線速的NAT/NAPT/NAT-PT轉發

• CAPWAP 隧道加解封裝，分片重組

• IPv4 和IPv6 互轉技術(6in4， 6to4，IVI 等)

全面的MPLS特性

• LSP，L2VPN，L3VPN，L2VPN-L3VPN Gateway
• Segment Routing

OAM/APS特性

• 802.1ag/Y.1731 以太網OAM

• G.8031/G.8032 以太網業務保護

• G.8113.1/G.8113.2 MPLS-TP OAM

• G.8131/G.8132 MPLS-TP 業務保護

• BFD/OAM 檢測自動保護切換

可視化特性

• Buffer/Latency 監控

• 基于硬件的NetFlow

• ERSPAN (Ingress Timestamp and latency)

可編程特性

• L2-L4 Programmable Edit

• 可編程隧道加解封裝

安全和流量控制特性

• 支持VLAN/MAC/Port/IP進行ACL綁定，支持支持VLAN/MAC/Port/IP進行ACL匹配策略

• CPU 流量保護

時鐘特性

• IEEE 1588v2和Sync Ethernet

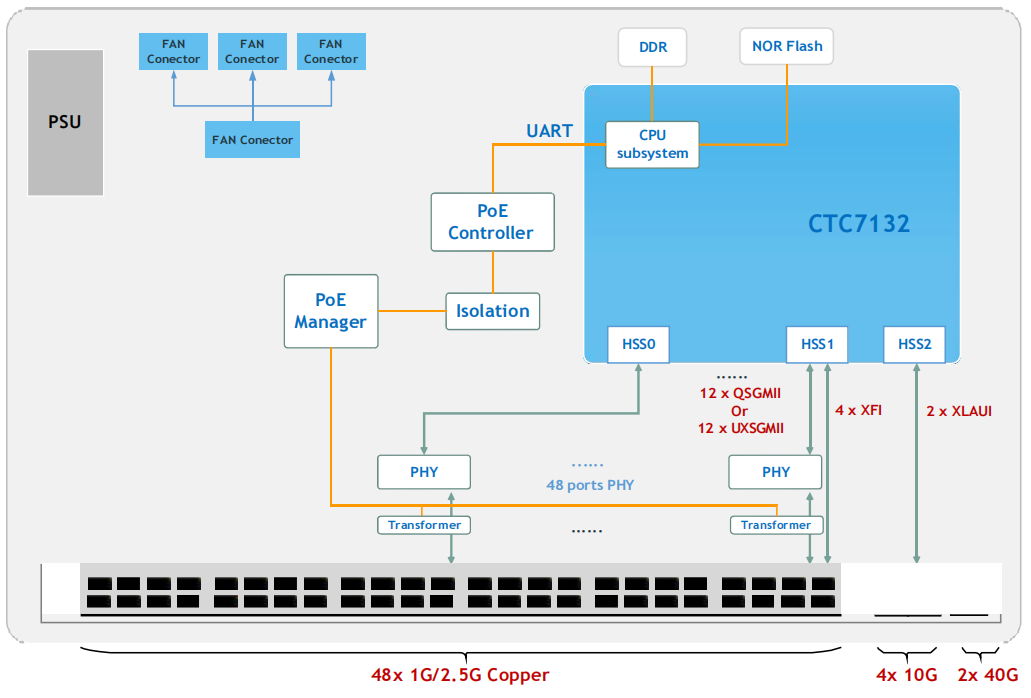

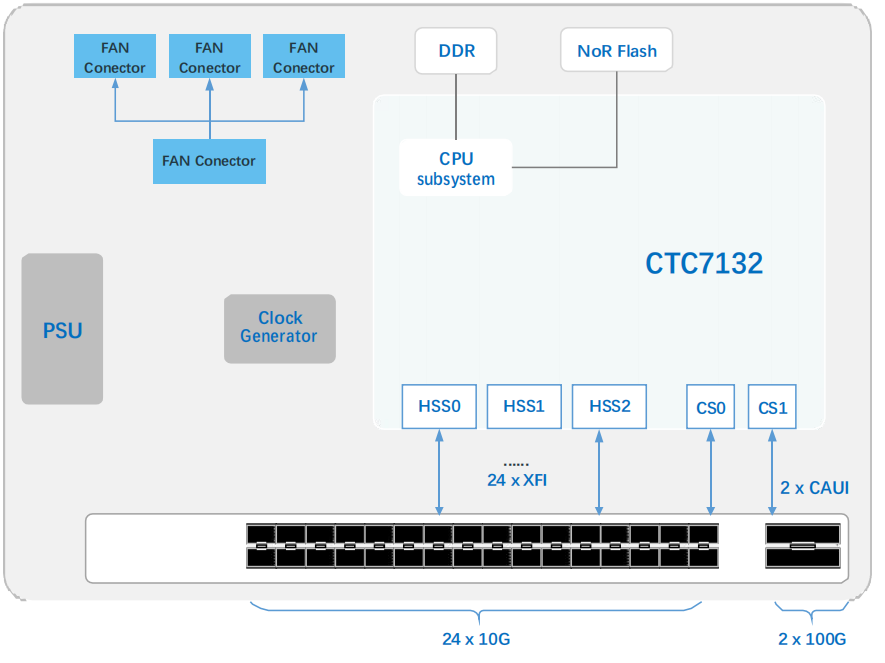

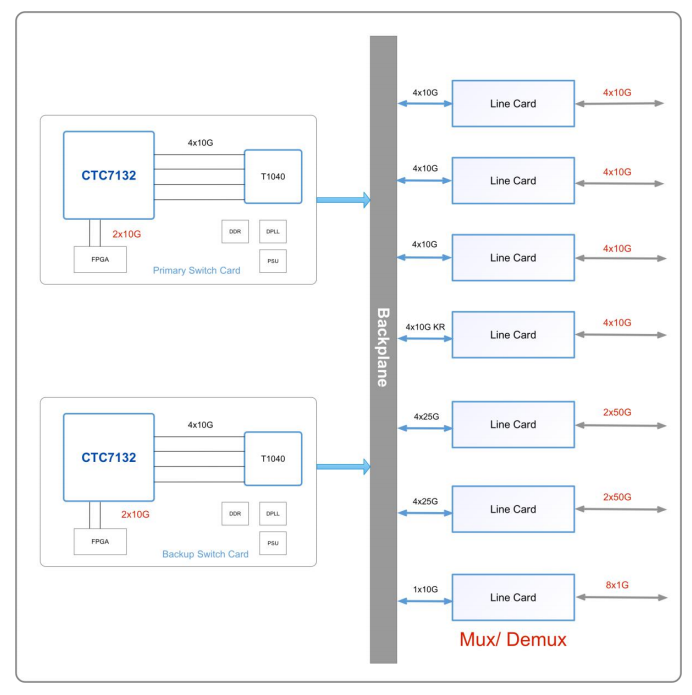

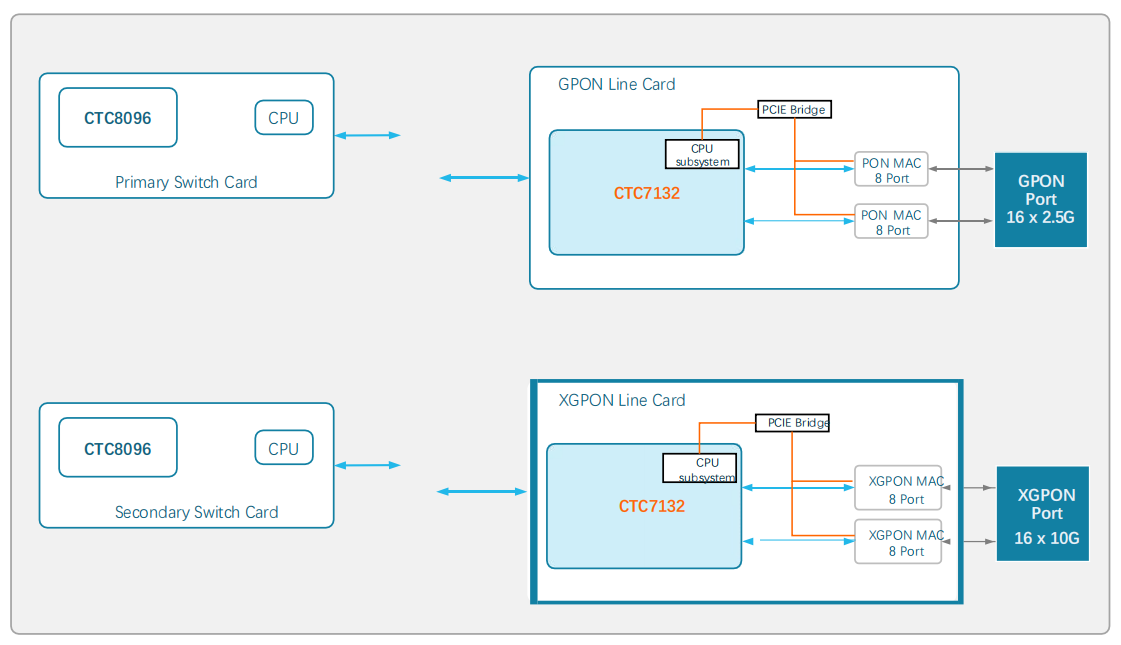

應用案例
