產品介紹

CTC21101是單端口高度集成的以太網收發器（PHY），支持10/100/1000 Mbps速率。芯片為遵循IEEE 802.3標準的半/全雙工10BASE-Te，100BASE-Tx和1000BASE-T以太網提供物理層功能，通過標準CAT.5E UTP線纜傳輸和接收以太網數據。

芯片基于先進的DSP技術和模擬前端（AFE）技術，片內集成了交叉檢測和自動校正，極性校正，自適應均衡，串?dāng)_消除，回聲消除，定時恢復和錯誤校正等功能，以提供強大的10Mbps，100Mbps或1000Mbps數據發送和接收功能。

CTC21101支持通過精簡千兆媒體獨立接口（RGMII）或串行千兆媒體獨立接口（SGMII）連接MAC與PHY，提供1000BASE-T，100BASE-TX和10BASE-Te數據傳輸。芯片支持3.3V、2.5V和1.8V RGMII I/O電壓。

芯片集成了SerDes接口，該接口可以配置為SGMII，1000BASE-X或100BASE-FX模式。同時支持MDI引腳擴展范圍協議，提供X-Range 100M模式超長距離傳輸，該功能需要鏈接伙伴也支持X-Range 100M 4對線的功能，在100Mbps速率下擴展支持最遠400米的CAT.5e線纜傳輸。

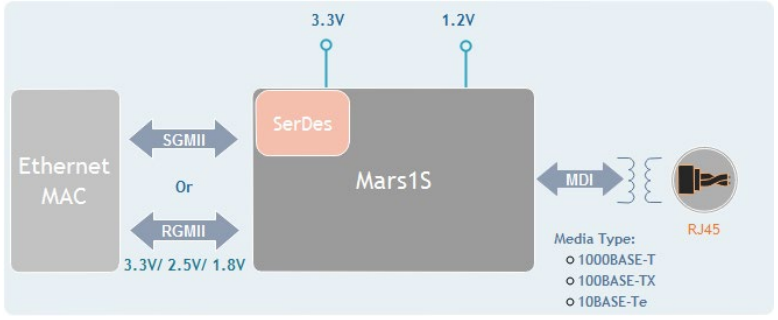

圖 1: CTC21101 (Mars.1S ) PHY

芯片可以靈活配置工作在不同的模式：

• RGMII/SGMII + Copper 模式

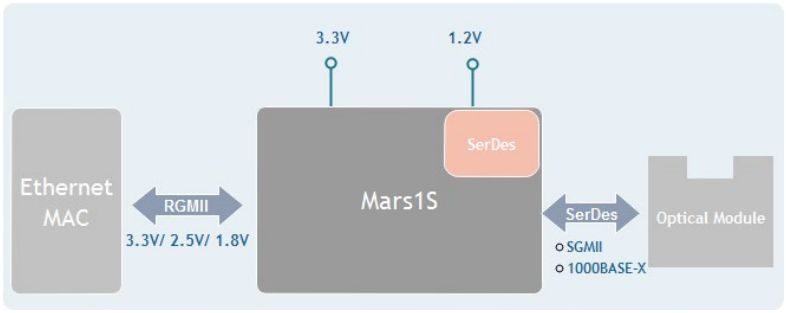

• RGMII + Fiber 模式

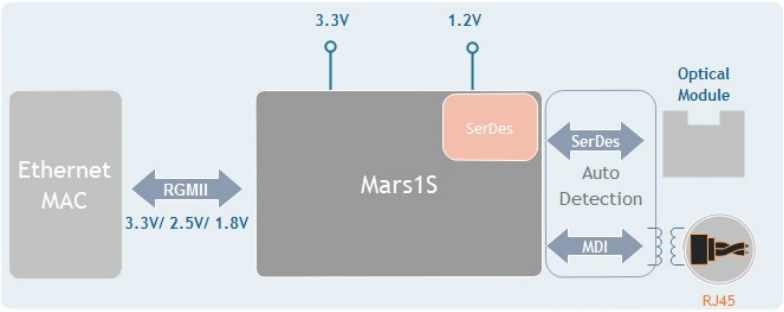

• RGMII + Copper/Fiber/SGMII 自動媒體檢測模式

• SGMII + RGMII (SGMII與RGMII 轉換模式)

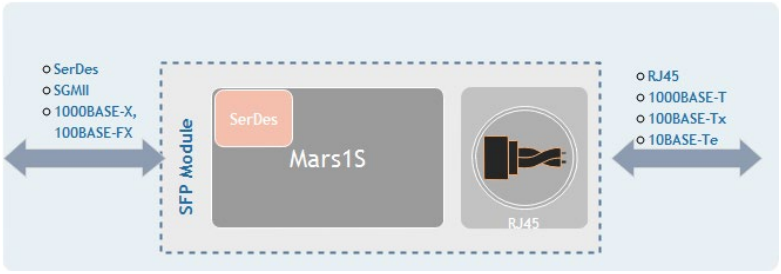

• Fiber + UTP 模式

目標應用：

• 以太網交換機

• 以太網集線器

• 基站和控制器

• 路由器，DSLAM，PON設備

• 多媒體同步和實時聯網

產品特性

• 遵循1000BASE-T IEEE 802.3ab標準

• 遵循100BASE-TX IEEE 802.3u標準

• 遵循10BASE-Te IEEE 802.3標準

• 支持1000BASE-X, 100BASE-FX

• 支持X-Range超長距離傳輸模式

– CAT.5E線纜100M速率下4對線，支持?jǐn)U展傳輸高達400米

– 支持RGMII/SGMII MAC接口

• 支持IEEE 802.3az-2010（節能以太網）

– 支持EEE Buffer

– 兼容傳統的MAC或非EEE感知的鏈路層設備

• 支持同步以太網（SyncE）

• 支持UTP線纜/Fiber線纜的Wake-on-LAN (WOL)

• 支持UTP/Fiber中斷功能

• 支持并行檢測

• 交叉檢測和自動校正

• 支持自動極性校正

• 支持基線漂移校正

• 1000BASE-T支持CAT.5E線纜120m傳輸

• RGMII I/O支持3.3 / 2.5 / 1.8v電壓

• 支持25MHz外部晶振或OSC

• 支持MAC所用的125MHz時鐘源

• 提供3個網絡狀態指示燈

• 支持Link Down節能

• 內置開關穩壓器和LDO

• 支持SERDES（SGMII /1000BASE-X）

• 支持光纖到UTP媒體轉換模式或SGMII到RGMII橋接模式

• 支持UTP /光纖自動檢測

• 支持巨型幀傳輸，千兆和百兆速率下高達13K，十兆速率下達10K

• 48引腳QFN綠色封裝
