CTC21104
產品介紹
CTC21104集成四路獨立的10/100 / 1000M以太網收發器和四個SerDes接口，支持在5類UTP線纜上實現1000Base-T，100Base-TX和10Base-T以太網物理層（PHY）功能（1000Base-T半雙工除外），10Base-Te功能也可以在3類或4類標準線纜上實現。芯片提供四個Combo端口，最多可以支持四個100BASE-FX/1000BASE-X。
芯片集成了包括PCS，PMA和PMD子層的功能，支持編碼/解碼，時鐘/數據恢復，數字自適應均衡，回聲消除器，串擾消除和線路驅動器，以及其他所需的電路功能。CTC21104還集成了內部混合器，支持使用低成本的1：1變壓器模塊。
芯片每四個獨立的收發器支持1路QSGMII輸出，減少PCB走線。所有的收發器可以通過同一QSGMII同時與MAC進行通信。

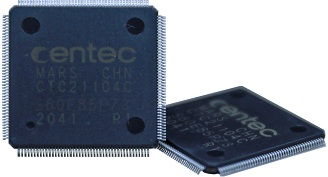

圖1： CTC21104 （Mars.4C）PHY芯片
芯片可靈活配置為不同的工作模式：

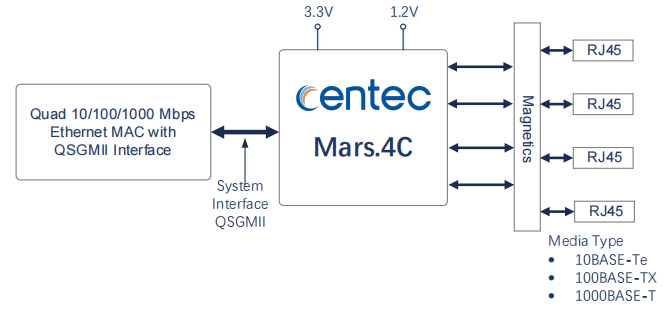

• QSGMII x1 + Copper x 4 模式

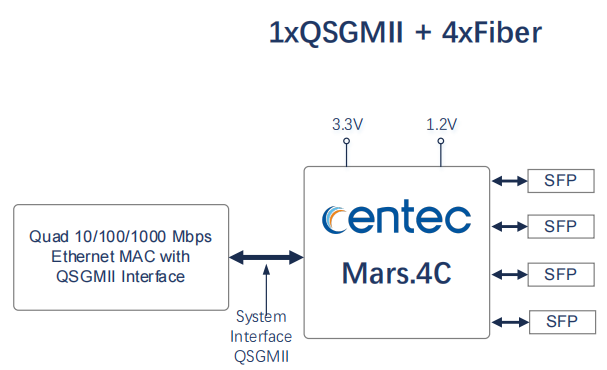

• QSGMII x1 + Fiber x 4 模式

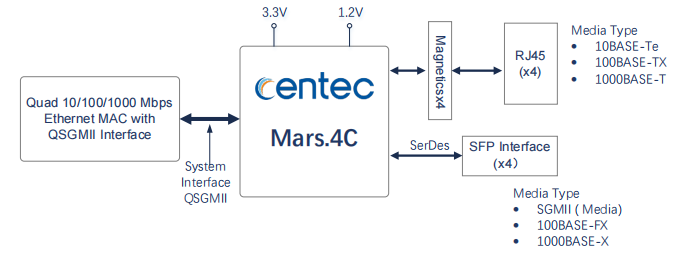

• QSGMII x1 + Combo x 4 模式
• QSGMII x1 + Combo x 4 模式

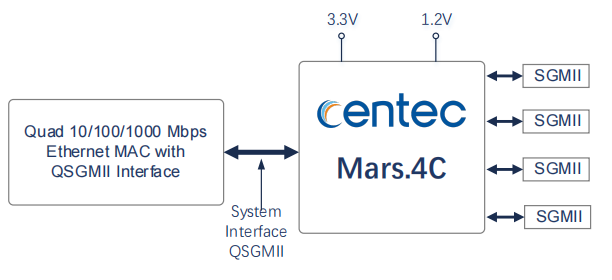

• QSGMII x1 + SGMII(MAC) x 4 模式

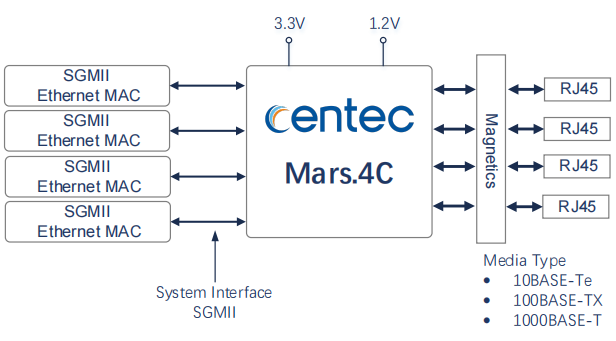

• SGMII(PHY) x4 + Copper x 4 模式
目標應用
• 高密度千兆交換機
• QSGMII MAC
• Copper/ Fiber Combo接口
產品特性
• 集成四路10/100/1000M以太網收發器及四個SerDes接口
• 支持10/100/1000M模式下的QSGMII
• 物理接口支持1000BASE-X，100BASE-FX
• 支持SGMII模式直接鏈接到一個指定的Copper GPHY，速度適配
• 支持IEEE 802.3az-2010 (Energy Efficient Ethernet)
– 兼容傳統的MAC或非EEE感知的鏈路層設備
• 支持交叉檢測和自動校正
• 自動檢測和自動校正線對互換、線對偏移，極性反轉
• 支持線纜檢測
• 支持Link Down休眠省電模式（Sleep Mode）
• 支持一個中斷輸出到外部CPU進行通知
• 支持快速鏈接故障指示
• 支持長線傳輸120米@1000BASE-T
• 支持串行LED接口
• 支持SyncE同步以太網時鐘復用
– 支持從任意SerDes恢復時鐘
– 支持從任意Copper PHY恢復時鐘
– 支持復用內部25Mhz 時鐘
• SerDes 測試模式
– PRBS-7/10
– IDLE/K28.5/D5.6
– 用戶自定義
– SerDes BIST
• PHY BIST
– 支持報文生成與校驗
• 提供較強的電磁兼容性能EMI/EMS，以及良好的熱性能
• 低功耗設計
• 支持 25MHz 的crystal 及 25MHz 3.3V-OSC輸入
• 支持3.3V 和1.2V 電源輸入
• 封裝: LQPF 176 20x20mm
應用案例
