CTC21108
產品介紹
CTC21108集成八路獨立的10/100 / 1000M以太網收發器，支持5類UTP線纜上1000Base-T，100Base-TX和10Base-Te以太網的所有物理層（PHY）功能（1000Base-T半雙工除外），10Base-Te功能也可以在3類或4類標準線纜上實現。
芯片包括PCS，PMA和PMD子層，支持編碼/解碼，時鐘/數據恢復，數字自適應均衡，回聲消除器，串?dāng)_消除和線路驅動器，以及其他所需的支持電路功能。CTC21108還集成了內部混合器，支持使用低成本的1：1變壓器模塊。
芯片每四個獨立的收發器支持1路QSGMII輸出，減少PCB走線。

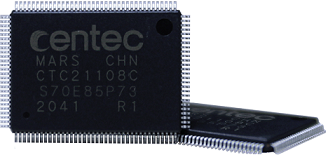

圖 1：CTC21108 (Mars.8P ) PHY 芯片
芯片可靈活配置為不同的工作模式：

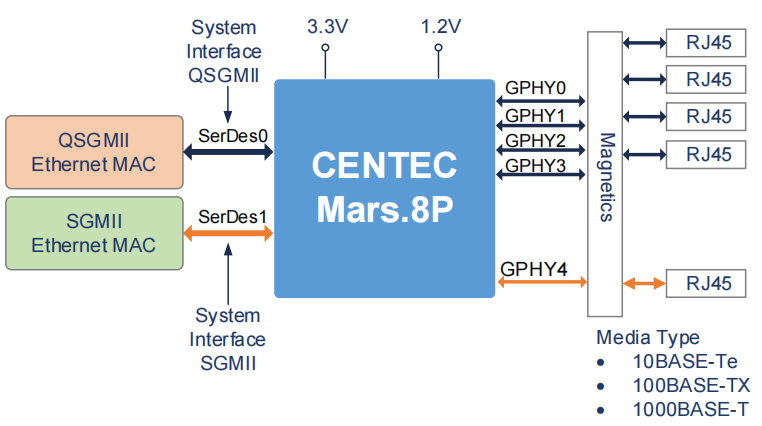

• QSGMII x 1 + SGMII x1 + Copper x5 模式

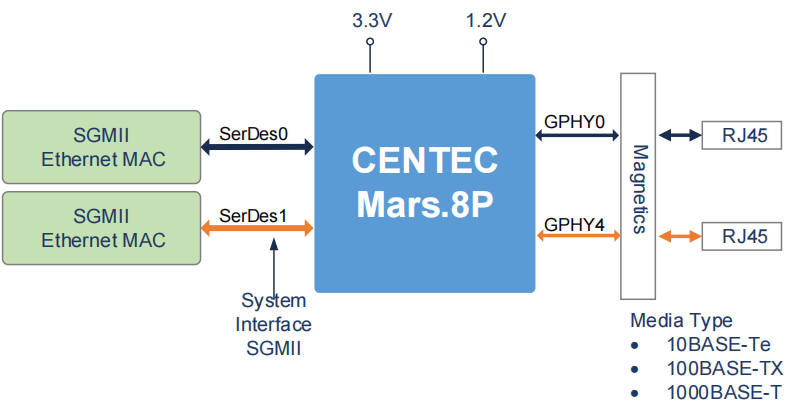

• SGMII x 2 + Copper x2 模式

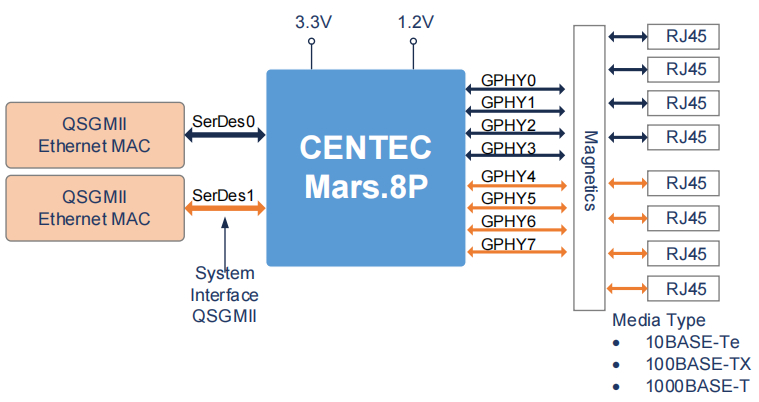

• QSGMII x 2 + Copper x8 模式

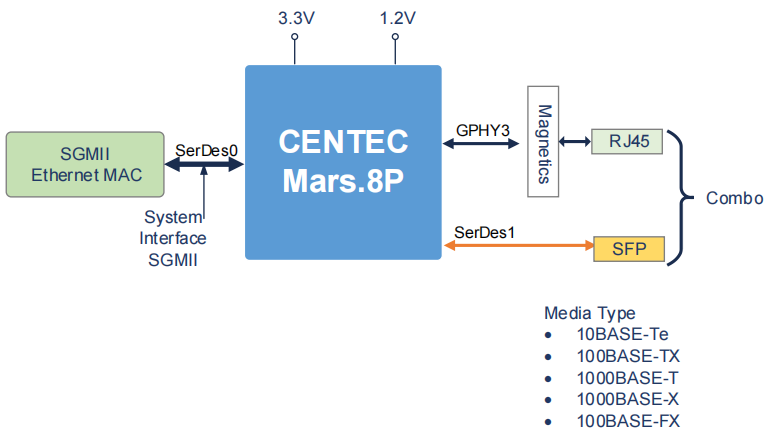

• SGMII x 1 + Combo x1 模式

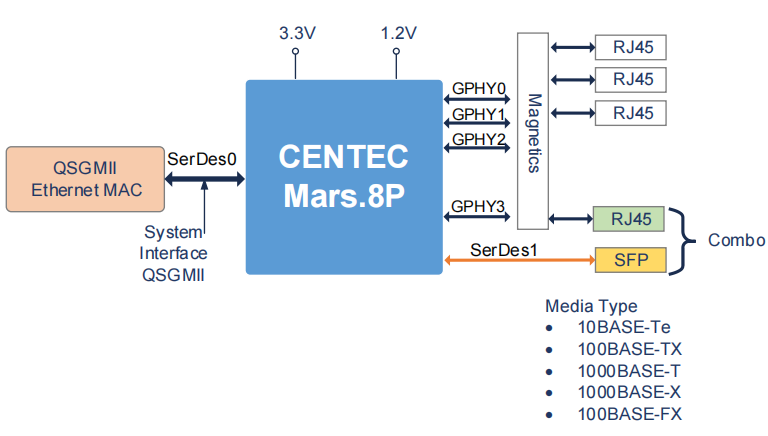

• QSGMII x 1 + Copper x3 +Combo x1 模式
目標應用:
• 高密度千兆交換機
• QSGMII MAC
產品特性
• 每個端口支持全雙工10/100/1000M通信速率
• 支持X-Range 100M長距離應用功能，缺省情況下關閉
– 100M速率模式下，擴展支持高達400米線纜傳輸
• 支持10/100 / 1000M模式下的QSGMII（四串口千兆媒體獨立接口）
• 支持SGMII模式直接鏈接到一個指定的Copper Giga PHY ，速度適配
• 支持IEEE 802.3az節能以太網（EEE）
– 支持EEE 緩存
– 兼容傳統的MAC或非EEE感知的鏈路層設備
• 支持同步以太網(Sync-E)
• 交叉檢測和自動校正
• 自動檢測和自動校正線對互換、線對偏移，極性反轉
• 支持線纜診斷
• 支持一個中斷輸出到外部CPU進行通知
• 支持快速鏈接故障指示
• 支持串行LED接口
• SerDes 測試模式
– PRBS-7/10/31
– IDLE/K28.5/D5.6
– 用戶自定義
– SerDes BIST
• 支持報文生成與校驗
• 較低的芯片功耗
• 易于布局，良好的EMI和良好的熱性能
• 支持25MHz crystal 或 3.3V OSC 輸入
• 支持3.3V 和1.2V 電源輸入
• LQPF 128 封裝
